防水套管系列

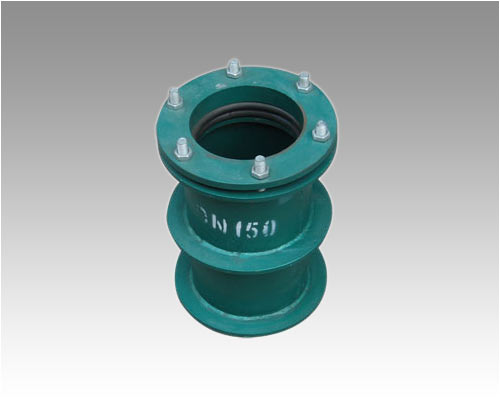

02S404柔性防水套管

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位�！� 刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，
电话：18530918277
产品介绍

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管和柔性防水套管的不同，外观上看就是不同的，柔性防水套管内部有橡胶止水环，如用在水池壁时防止漏水。它们安装长度是不一样的，柔性套管的标准长度是300mm而刚性套管的标准长度是200mm，但是它们有个共同点就是可以施工的需要任意加长或减短。

适用范围
注意事项

技术参数：

02S404柔性防水套管质量要求

名称

标准

橡胶密封圈的硬度、
物理性能、质量、
尺寸和公差及检验

HG/T3091：2000

金属表面生锈处理

GB8923-88/标准中的ST3

02S404柔性防水套管主要尺寸、重量表

DN D1 D2 D3 D4 D5 I 10 I1 I2 D1 D2 D3 n-M A型重量(kg） B型重量(kg)
I型 Ⅱ型 I型 Ⅱ型 I型 Ⅱ型
50 60 95 65 145 200 65 28 - 72 30 3.5 4 8 4-M12 14.40 - 14.60 -
65 76 114 80 165 220 65 28 25 72 30 3.75 4 8 4-M12 16.89 17.07 17.18 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 28 30 90 46 8 10 10 8-M20 89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 32 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 1O 10 10 12-M20 114.0 114.8 115.3 116.4
450 480 530 488 590 650 72 32 30 90 46 10 1O 10 12-M20 124.1 124.7 - -
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 - -
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 - -
700 720 780 730 845 910 75 40 30 104 54 10 1O 12 20-M24 222.6 223.7 - -
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280.0 282.3 - -
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 - -
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344.0 - -

注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。

技术参数

02S404柔性防水套管说明：
1、本图尺寸均以毫米来计。
2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且将套管浇固与墙内。
5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径小应比翼环直径（ D6 ） 200mm
6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
7、套管部件材料，用 A3 材料制作， T42 。

I型柔性防水套管说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

II型柔性防水套管说明：
1、柔性填料材料：沥青麻丝、聚苯乙烯板、聚乙烯泡沫塑料板。
2、密封膏：聚硫密封膏、聚胺脂密封膏。
3、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且将套管一次浇固于墙内。
4、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
5、套管的重量以L=300计算，如墙厚大于300时，应另行计算。
