防水套管系列

上海防水套管

巩义市天翔管道设备有限公司自创厂以来，不断的在技术和应用上取得新的创新和突破。天翔管道以管理、服务主动的态度在众多合作伙伴中建立起了良好的信誉，兼容并蓄，不断向管道应用行业深入发展。经营范围：橡胶接头,防水套管，补偿器，膨胀节，波纹补偿器，旋转补偿器，无推力补偿器，套筒补偿器，伸缩器，传力接头，伸缩接头，无约束补偿器，法兰盘，人孔，弯头，三通，闸阀，蝶阀，鸭嘴阀，等系列产品。
电话：18530918277
产品介绍

上海地处中国东部、长江入�？�、东临东中国海，北、西与江苏、浙江两省相接，界于东经120°52′-122°12′，北纬30°40′-31°53′之间。战国时，上海是春申君的封邑，故别称申。晋朝时，因渔民创造捕鱼工具“扈”，江流入海处称“渎”，因此松江下游一带称为“扈渎”，后又改“沪”，故上海简称“沪”。

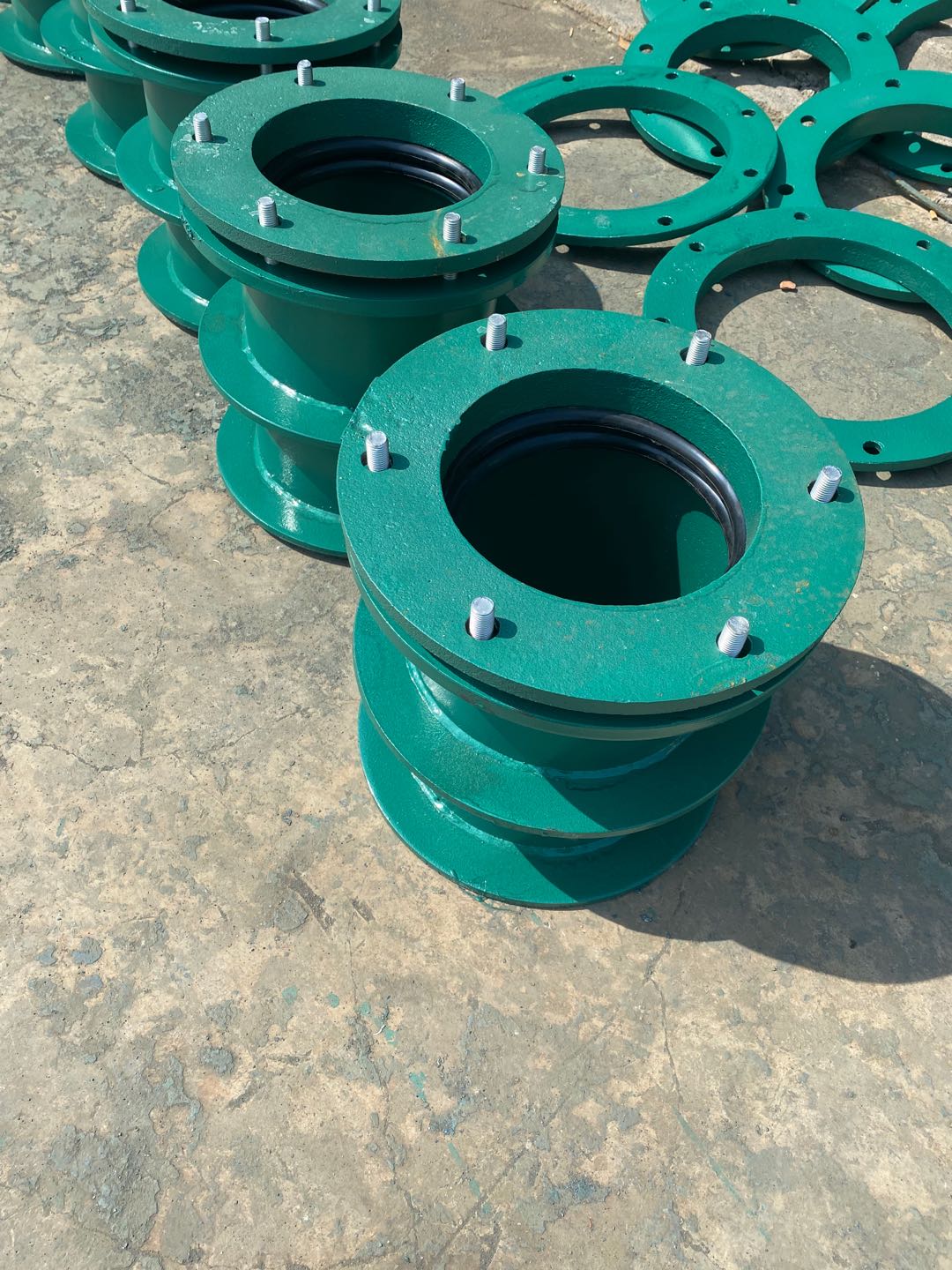

名称：上海防水套管

防水套管在原厂前都必须标规格型号规格，那样到施工工地后便捷顾客对比安裝，那麼那么问题来了，假如恰当的标注防水套管的规格型号规格呢？下边给大伙儿讲一下。 在修建蓄水池等建筑物时，常�；嵊τ梅浪坠�。在國家给水排水建筑图集中有确立的防水套管的规格和实际的作法，以公称直径DN来界定防水套管的尺寸。
建筑工程设计工作人员在设计方案工程图纸时，一般 会在图上防水套管旁及其原材料表格中标注防水套管的规格尺寸。在明确规格时，也是依照国家行业标准选用公称直径DN来界定的。
在现场工程施工时，常�；岵背∈┕と嗽苯浪坠艿墓娓馜N立即做为防水套管的管经来工程施工。导致具体必须穿越重生该防水套管的管道没法一切正常穿越重生，造成改动和返修等一系列难题。当场施工人员误会工程图纸內容，的确有其自身技术实力有待提高的难题�？墒�，依照基本构思，管道的公称直径DN的确是意味着了管道的立即尺寸。因而，设计方案工作人员可能在设计方案时应当更个性化一些，提议在标注防水套管大钟头，除开公称直径，再提升防水套管自身直径及厚度等信息内容，或是在设计交底时，真诚提示一下。




适用范围

02S404柔性防水套管说明：

1、本图尺寸均以毫米来计。
2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且将套管浇固与墙内。
5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径小应比翼环直径（ D6 ） 200mm
6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
7、套管部件材料，用 A3 材料制作， T42 。

I型柔性防水套管说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

II型柔性防水套管说明：
1、柔性填料材料：沥青麻丝、聚苯乙烯板、聚乙烯泡沫塑料板。
2、密封膏：聚硫密封膏、聚胺脂密封膏。
3、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且将套管一次浇固于墙内。
4、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
5、套管的重量以L=300计算，如墙厚大于300时，应另行计算。




刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。


刚性防水套管在用于与腐蚀性介质接触时，设计人应根据介质性及防腐要求，另行选择使用的耐腐蚀材料。金属表面涂覆前应进行除锈，手工除锈质量应达到GB8923-88标准中的st3级，喷射除锈质量应达到Sa2 1/2 级。


刚性防水套管使用范围：
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。


注意事项

再次感谢广大客户朋友对巩义市天翔管道设备有限公司产品的大力支持。在此，我协巩义市天翔管道设备有限公司全体员工感谢您的光临！如有意者，请拨打我们的热线电话：【0371-64026667 】联系人：【 张经理 】 手机：【 18530918277 】我们将竭诚为您服务！


巩义市天翔管道设备有限公司自创厂以来，不断的在技术和应用上取得新的创新和突破。天翔管道以管理、服务主动的态度在众多合作伙伴中建立起了良好的信誉，兼容并蓄，不断向管道应用行业深入发展。经营范围：橡胶接头,防水套管，补偿器，膨胀节，波纹补偿器，旋转补偿器，无推力补偿器，套筒补偿器，伸缩器，传力接头，伸缩接头，无约束补偿器，法兰盘，人孔，弯头，三通，闸阀，蝶阀，鸭嘴阀，等系列产品。


技术参数

技术参数：

02S404柔性防水套管主要尺寸、重量表

DN D1 D2 D3 D4 D5 I 10 I1 I2 D1 D2 D3 n-M A型重量(kg） B型重量(kg)
I型 Ⅱ型 I型 Ⅱ型 I型 Ⅱ型
50 60 95 65 145 200 65 28 - 72 30 3.5 4 8 4-M12 14.40 - 14.60 -
65 76 114 80 165 220 65 28 25 72 30 3.75 4 8 4-M12 16.89 17.07 17.18 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 28 30 90 46 8 10 10 8-M20 89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 32 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 1O 10 10 12-M20 114.0 114.8 115.3 116.4
450 480 530 488 590 650 72 32 30 90 46 10 1O 10 12-M20 124.1 124.7 - -
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 - -
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 - -
700 720 780 730 845 910 75 40 30 104 54 10 1O 12 20-M24 222.6 223.7 - -
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280.0 282.3 - -
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 - -
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344.0 - -

注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。


刚性防水套管（A型）尺寸表、重量表

DN D1 D2 D3 D4 δ B k 重量
(kg)
50 60 80 114 225 3.5 10 4 4.49
65 75.5 95 121 230 3.75 10 4 4.66
80 89 110 140 250 4 10 4 5.33
100 108 130 159 270 4.5 10 5 6.36
125 133 155 180 290 6 10 6 8.33
150 159 180 219 330 6 10 6 1O.06
200 219 240 273 385 8 12 8 15.9
250 273 295 325 435 8 12 8 18.68
300 325 345 377 500 10 14 10 27.40
350 377 400 426 550 10 14 10 30.95
400 426 445 480 600 10 14 10 34.35
450 480 500 530 650 1O 14 10 37.85
500 530 550 590 730 10 16 10 44.54
600 630 660 690 830 10 16 10 54.50
700 720 750 790 920 10 16 10 61.43
800 820 850 880 1020 10 16 10 69.12
900 920 950 980 1120 10 16 10 76.81
1000 1020 1050 1080 1230 10 16 10 84.50
1200 1220 1250 1290 1430 12 20 12 122.5
1400 1420 1450 1490 1630 12 20 12 141.3
1600 1620 1650 1690 1830 14 20 14 176.4
1800 1820 1850 1900 2040 16 20 16 216.6
2000 2020 2050 2100 2240 16 20 16 239.3

当穿墙管的材质和外径等超出本图集范围，应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。
